數據中心（IDC）機房的監控系統概述

導讀

數據中心（IDC）機房監控系統主要用于機房?jì)人性O備和環境的集中監控和管理。監控對象構成整個機房的子系統：動力系統、環境系統、消防系統、安保系統、網絡(luò )系統等。機房監控系統基于網絡(luò )綜合布線系統，采用分布式監控，將監控主機置于機房監控室，運行監控軟件，并通過統一的界面集中監控各個子系統。

一、動力系統監控

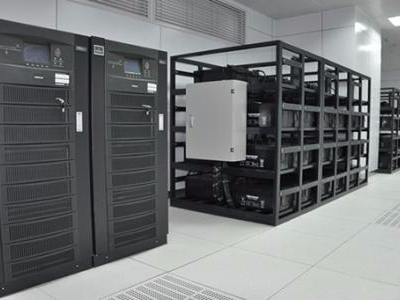

機房動力系統監控包括機房?jì)人泄╇娫O備，如高壓配電、低壓配電、超級發電機組、配電柜、 UPS、直流電源系統、蓄電池。

1. 供電和配電：機房監控系統監控一級、二次交流配電柜的主回路和分回路，如電壓、電流、電源功率。顯示和記錄各種參數的變化曲線，并記錄各種報警狀態和報警處理。

2. 柴油發電機組：機房監控系統監控發電機輸出電壓、電流、頻率和發電機組運行狀態、控制發電機組的啟動和停止。

3. 直流電源系統：監控輸入電源的狀態、蓄電池電壓及其狀態，顯示并記錄蓄電池電壓、蓄電池溫度曲線，并記錄各種報警狀態和報警處理。

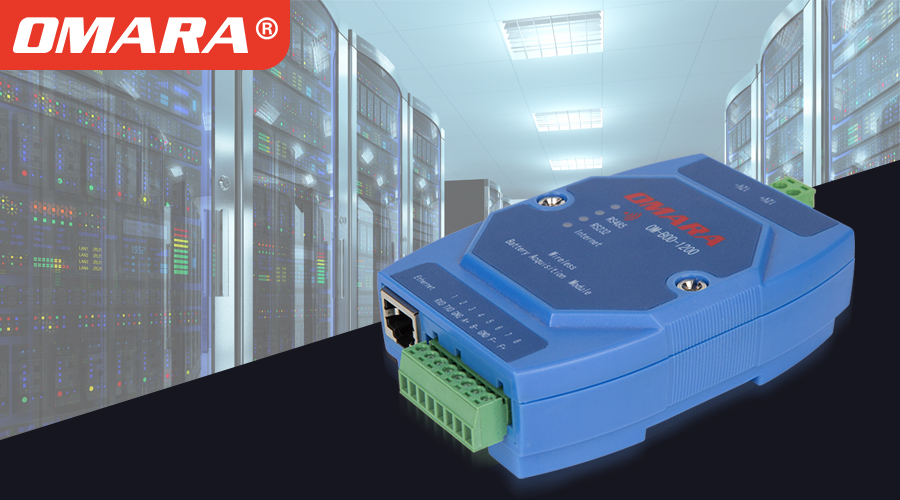

4. 蓄電池狀態監測：精確地采集蓄電池電壓、內阻、表面溫度、鼓包等運行參數，測量端口采用光電隔離器與內部核心電路進行隔離，確保安全性及測量數據的高精度，當蓄電池組單個蓄電池發生異常時能及時進行更換處理，以免影響其它蓄電池的使用壽命。

二、環境監測系統

數據中心機房的環境監測是IDC機房監控的重要組成部分，包括空調設備、溫度、濕度、漏水監測。監控系統組由管理系統、監控管理單元、數據采集單元和牽動探頭組成。

1. 空調設備監控：根據通信協議和精密空調提供商提供的遠程監控板，實時監控精密空調回風溫度、回風濕度、冷水進出水溫度、流量、冷卻水入口和出口溫度，冷凍機、冷凍水泵工作電流這樣的參數;監控壓縮機狀態、風扇狀態、加熱器狀態、除濕機狀態和其他工作狀態;控制空調啟動和停止，調節溫度和濕度。并處理各種警報信息。

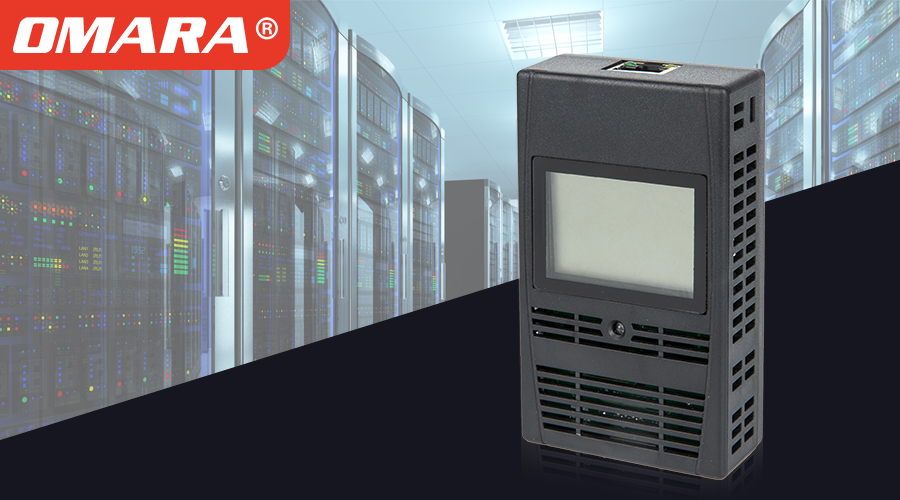

2. 溫度和濕度監測：通過收集溫度和濕度傳感器監測的溫度和濕度數據，計算機房監測系統記錄并顯示機房每個區域的溫度和濕度數據和曲線。實時限制報警信息處理；

3. 漏水檢測：數據中心IDC機房均采用防靜電地板，如果發生漏水，管理人員很難確定漏水的位置，這就需要用到定位漏水檢測系統了，在防靜電地板下可能發生漏水的區域進行定位漏水繩布線，當發生漏水時候，系統就能準確的定位到漏水位置，便于管理人員及時處理故障。

三、消防系統監控

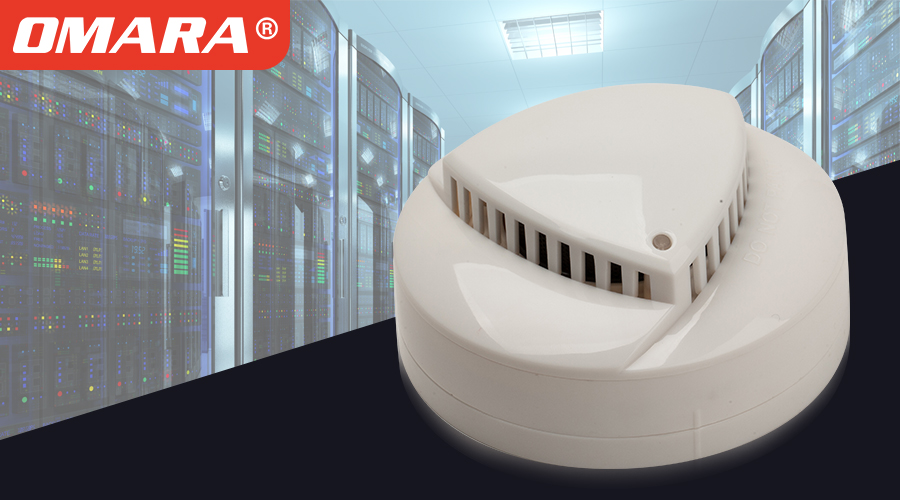

通過收集消防監控器或煙霧探測器、溫度探測器的報警信號，實時監控消防狀態。當發生火災報警時，機房監控系統顯示報警信息，并通過直觀的屏幕發出報警通知，并采取開啟等控制措施，如開啟新風設備、啟動和停止其他相關設備。

四、安保系統監控

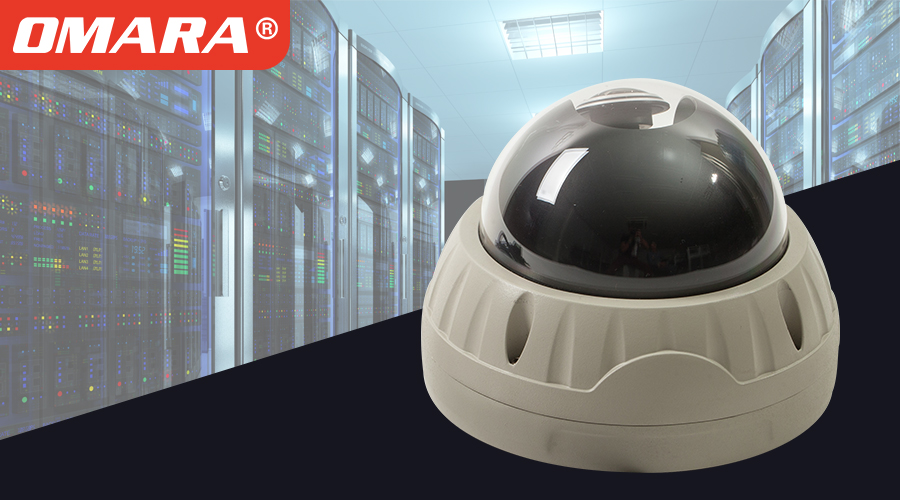

1. 視頻監控：監控視頻系統可以節省數據中心IDC機房管理的人力、，準確有效地實時監控網絡(luò )設備、供電設備和環境，及時發現故障、，排除故障，加強監控和管理，確保機房的安全性和穩定性，實現信息獲取和處理實時化、報警信息處理的自動化。

2. 門禁監控：進行門禁權限分配，機要處需擁有高權限的人員方可進入，以保護核心資產。并可儲存所有的進出記錄、狀態記錄，可按不同的查詢條件查詢，配備相應考勤軟件可實現考勤。在異常情況下可以實現微機報警或報警器報警，如：非法侵入、門超時未關等。

五、網絡(luò )監控

1. 服務器檢測 ：服務器CPU、內存、硬盤使用率、網絡(luò )狀態等參數；

2. 路由器檢測 ：端口狀態、流量、連接狀態、WAN口流量、運行時間；

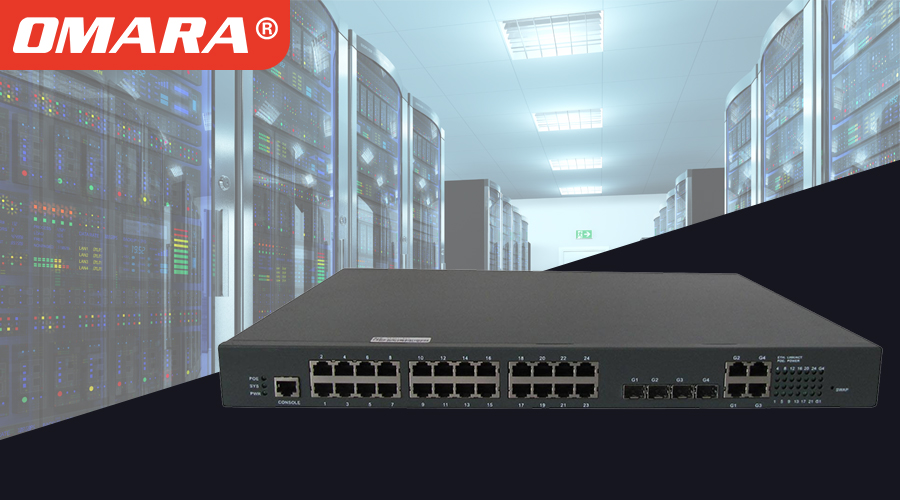

3. 交換機檢測 ：交換機端口、連接狀態、網絡(luò )流量、運行狀態等參數；

六、報警方式

機房監控系統實時監控各系統設備的運行狀態和工作參數，發現部件故障或異常。采用多媒體動畫、現場語音、聲光、電話、短信等報警模式，記錄歷史數據和報警事件。

總結

邁世數據中心IDC網絡(luò )機房監控解決方案基于一體化設計，監控對象涵蓋市電、配電、UPS、蓄電池、溫濕度、空調、新風機、視頻、防雷、消防、門禁、服務器、交換機、服務器、路由器等所有機房設備，采用開放式架構，支持電信B接口、IEC61850、光芒104協議，同時提供個性化定制服務，打造創(chuàng )新性機房監控解決方案。咨詢熱線：400-030-5510 ！
