溫濕度傳感器可以設置溫濕度上下閾值范圍來進行報警設置，通過RS485接口與其他監控系統結合，實現環境溫濕度的自動控制，不僅產品精度高、成本低、外形美觀、長期穩定性好，更重要的是安裝方便。溫濕度傳感器安裝難？一份溫濕度傳感器接線圖告訴你其實很容易！

一、溫濕度傳感器主機側接線

溫濕度傳感器主機側接485接口，主機側用水晶頭568B的線序，制作網線。

二、溫濕度傳感器接線

溫濕度傳感器接線分為兩種：后蓋端子式接法；RJ45接法

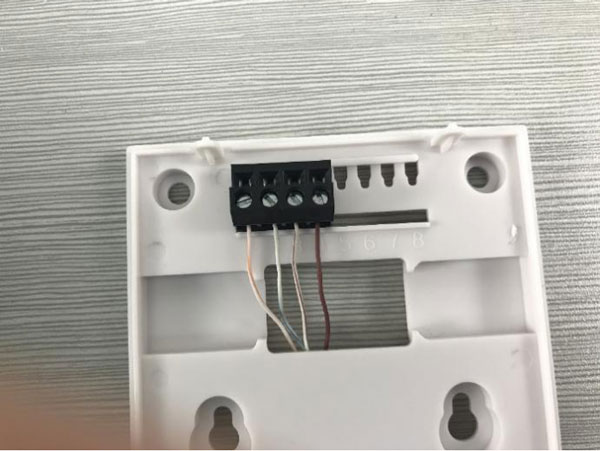

后蓋端子式接法：

溫濕度傳感器傳感器側線序：

1—橙白，2藍白，3—棕白，4—棕（網線中的四根）。

后蓋端子接完，合上后蓋即可。主機側接485接口。

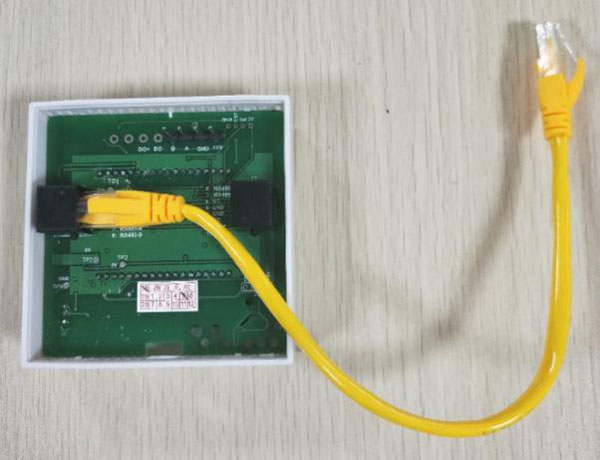

RJ45接法：

溫濕度傳感器RJ45任意網口通過568B網線與主機側485接口相連即可。

注意：

1：傳感器至空調送風口的水平距離應大于1.5m，至頂棚送風口的距離應大于0.5m。

2：為了防止隔離地板下冷空氣通過線槽影響傳感器真實測試，線槽上端口處加接PVC終端頭，或將傳感器安裝在線槽側面為宜。

三、溫濕度傳感器上電

溫濕度傳感器連接主機后，傳感器上的屏幕會(huì )亮，有溫度和濕度的數據顯示。
